Avago Technologies, anuncia la nueva una tecnología de fibra óptica en paralelo que posibilita un ancho de banda líder en la industria para aplicaciones emergentes de computación de alto rendimiento (HPC).

Sus nuevos transmisores ópticos en paralelo integrado de perfil reducido MicroPOD™ and MiniPOD™ y módulos receptores, que permiten un ancho de banda de hasta 120 Gbps, trabajando en conjunción con tecnologías de empresas, proporcionan la velocidad de datos que necesita la computación en la nube y las aplicaciones de servidor virtual.

Una demostración en directo realizada conjuntamente con PLX Technology presenta el primer enlace de fibra óptica de extremo a extremo PCI Express Gen3, con tecnología Avago MiniPOD conectando un PC a una unidad de ampliación de E/S. Una segunda muestra mecánica presenta el concepto de FPGA óptico de Altera trabajando en conjunción con tecnología Avago MicroPOD.

La demo de PCIe presenta tecnología MiniPOD mediante switches PLX® PEX8748 PCIe Gen3, que amplían el tráfico entre unidades a distancias de hasta 30 metros con conectividad bidireccional a 64 Gbps totales. El PCIe óptico ofrece una solución superior para centros de datos al eliminar la complicada conversión de estándares, con los problemas de latencia que acarrea, ampliando las posibilidades de la tecnología PCIe.

El concepto de FPGA óptico de Altera está orientado a aplicaciones como HPC, clusters de servidores distribuidos, switches y routers de red multichasis y backplanes de alta velocidad. La tecnología combina las ventajas de la lógica programable, SERDES avanzado y módulos ópticos de alta densidad que aumentan la integridad de la señal y la densidad de puertos ópticos, a la vez que reducen el área de las placas integradas y el consumo eléctrico.

La óptica en paralelo integrada ofrece la mayor densidad y ancho de banda del sector. Los módulos ópticos posibilitan diseños de ordenador flexibles, eliminando la necesidad de apantallamiento EMI/RFI. Estas ventajas se utilizan en aplicaciones como los superordenadores de próxima generación que impulsan los grandes avances científicos, así como en routers, switches y otros equipos de alto rendimiento para los centros de datos que hacen posible la computación en la nube, la virtualización de servidores y el vídeo bajo demanda.

Los módulos paralelos integrados MicroPOD y MiniPOD ofrecen 12 canales de transmisión o recepción a hasta 10,3125 Gbps, consumiendo solo 125 mW por canal. Los dispositivos MicroPOD tienen un perfil de 8,2 mm por 7,8 mm, con interfaz eléctrico para soluciones integradas de muy elevada densidad, mientras que los arrays MiniPOD tienen un perfil de 22 x 18,5 mm con conector MegArray™ de 9 x 9 mm que ofrecen soluciones integradas más simples y mayor facilidad en la fabricación.

Los nuevos transceptores AFBR-57F5PZ SFP+ soportan enlaces en serie de alta velocidad a través de fibra óptica multimodo con un rendimiento dos veces mayor para datos que los módulos con canal de fibra existentes de 8 Gigabit. Los módulos dirigen conmutadores con canal de fibra de 16 Gigabit, routers, adaptadores de bus host, controladores RAID, unidades de cinta y conmutación de vídeo, así como enlaces agregados como inter-switch e inter-chasis.

El transceptor reduce el número de puertos necesarios para conectividad inter-switch a la mitad comparado con las soluciones existentes de canales de fibra de 8 Gigabit y opera esencialmente al mismo nivel de potencia. El transmisor y el receptor del módulo SFP+ pueden funcionar a velocidades de transmisión de datos diferentes, como a menudo se requiere durante la negociación de velocidad de canal de fibra. El módulo mantiene la compatibilidad con el legado de los dispositivos de canal de fibra de 8 y 4 Gigabit, lo que simplifica la migración del diseño.

“Nuestro nuevo módulo de canal de fibra de 16 Gigabit SFP+ continúa la tradición de Avago de establecer nuevos estándares de rendimiento y de ser los primeros en sacar al mercado factores de forma innovadores “, dijo Víctor Krutul, director de marketing de la División de Productos de Fibra Óptica de Avago. “Avago ha trabajado en estrecha colaboración con nuestros principales clientes para desarrollar soluciones con el ancho de banda y densidad de puertos requeridos, lo que nos ha ayudado a establecer una posición como principal proveedor de canal de fibra óptica del mercado en el segmento de redes de almacenamiento.”

Incorpora la fiabilidad incomparable de la tecnología Avago 850-nm Vertical-Cavity Surface Emitting Laser (VCSEL) y de la tecnología de detectores PIN. Esta combinación asegura que el módulo SFP+ de velocidades múltiples sea compatible con las especificaciones de canal de fibra FC-PI-5 y 16G/8G/4G.

El módulo responderá tanto al pin de velocidad seleccionada como a las entradas de bit de control, lo que simplifica los algoritmos de auto-negociación para el hospedaje del canal de fibra, el diseño y el software.

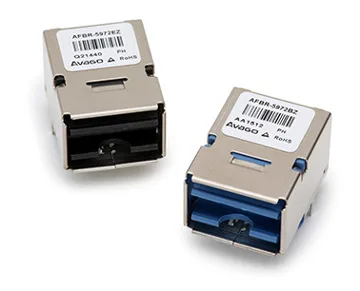

Avago Technologies anuncia un transceptor para Fast Ethernet que ofrece transmisiones fiables de datos mediante fibra óptica plástica (plastic optical fiber, POF). El nuevo transceptor AFBR-5972Z ofrece la posibilidad de implementar comunicaciones rápidas hasta 100 Mbps y resulta indicado para redes en entornos adversos como aplicaciones de automatización industrial o la generación y distribución de energía eléctrica.

Se caracteriza por su diseño compacto basado en el conector dúplex Avago Versatile Link y reduce la superficie ocupada en la placa.

Este dispositivo de huella reducida ofrece una transmisión fiable de los datos hasta 100 Mbps para aplicaciones de automatización industrial y energías renovables

Como ampliación de la serie Versatile Link de Avago, el nuevo transceptor AFBR-5972Z elimina los problemas de interferencia electromagnética, diafonía y puesta a tierra eléctrica que son habituales en las soluciones de cable de cobre, y además su instalación es más sencilla y flexible. El nuevo conector dúplex AFBR-4526Z del transceptor tiene un tamaño similar al de los zócalos RJ-45 eléctricos y es compatible con los conectores Versatile Link simplex ya existentes. Además de su menor tamaño, el transceptor es más económico que las soluciones comparables basadas en el conector estándar para Ethernet industrial PROFINET.

El dispositivo se caracteriza por amplio rango de temperaturas de funcionamiento de –40 a +85 °C, está indicado para aplicaciones industriales, ofrece soporte a varios protocolos de bus de campo para Ethernet y es compatible con el cuasi-estándar industrial IEEE 802.3 100BASE-FX.

El transmisor del dispositivo AFBR-5972Z está basado en un LED de alta potencia de 650 nm con un controlador integrado que funciona a 3,3V. El transmisor recibe una entradaeléctrica LVPECL/LVDS y la convierte en una corriente modulada que controla el LED. El interface digital LVPECL permite la conexión directa a los CI Ethernet PHY. El receptor de gran ancho de banda contiene un fotodiodo PIN.

El fotodiodo PIN está encapsulado en un subconjunto óptico que combina de manera eficiente la potencia óptica de la fibra POF al PIC de recepción.

El nuevo transceptor mini-SFP+ (mSFP) AFBR-54D7APZ para Fibre Channel a 8 Gbps se dirige a aplicaciones de almacenamiento y el transceptor AFBR-703SNZ se dirige a diseños de equipamiento Ethernet a 10 Gbps de próxima generación. Ambos módulos enchufables incrementan la densidad de puertos en un 30 por ciento respecto a los transceptores SFP+ estándar y ofrecen las mismas prestaciones para la transmisión de datos.

Dos nuevos módulos enchufables ofrecen el formato más pequeño del mercado para 8 Gbps y 10 Gbps; demostraciones junto a la gama líder en el mercado de componentes ópticos paralelo embebidos en OFC.

Los transceptores mSFP incorporan la tecnología VCSEL (Vertical-Cavity Surface Emitting Laser) de 850 nm de Avago y de detector PIN, que asegura la conformidad del módulo AFBR-54D7APZ a las especificaciones de Fibre Channel a 8,5/4,25/2,125 GBd y la conformidad del módulo AFBR-703SNZ a los estándares IEEE 802.3ae 10GBASE-SR. Los dispositivos utilizan el conector eléctrico y el interface I2C de SFP+, y son conformes a las especificaciones eléctricas MSA (Multi Source Agreement) del formato SFP (Small Form Pluggable) para transceptores dúplex.

Los módulos mSFP están diseñados para un bajo consumo de energía con una disipación típica de 0,6W. Avago mostrará los transceptores mSFP, así como otras soluciones de alta velocidad para fibra óptica, en el stand número 2001 de la 2011 Optical Fiber Conference que se celebra en el Convention Center de Los Ángeles entre los días 8-10 de marzo.

Estos nuevos módulos mSFP permiten que nuestros clientes desarrollen equipamiento más eficiente para almacenamiento y Ethernet con una mayor densidad de puertos

Los cuatro carriles para datos a 10 Gbps de los módulos transceptores QSFP+ responden a las carencias en cuanto a ancho de banda de las interconexiones de cobre en aplicaciones de comunicaciones de datos multicarril.

Las interconexiones de cobre presentan notables dificultades para lograr el ancho de banda de 40 Gbps y sus requisitos en cuanto a consumo y tamaño resultan ineficientes para las aplicaciones de mayor ancho de banda. Como resultado de ello, los diseñadores de sistemas están emprendiendo la transición a interconexiones ópticas, que manejan anchos de banda mucho mayores y a distancias más largas, consumen menos energía, mejoran la resistencia al ruido electromagnético y ofrecen una gestión más flexible del cable que las soluciones basadas en cobre.

Los módulos AFBR-79E4Z QSFP+ son totalmente conformes a la especificación IEEE 802.3ba 40GBASE SR4 y ofrecen soporte a IBTA 4 x 10G QDR para aplicaciones Infiniband.

Los módulos proporcionan a los diseñadores la máxima flexibilidad en el soporte a instalaciones de enlaces variables por cable o instalaciones complicadas de cable en plantas. Con velocidades de transmisión de los datos de hasta 10 Gbps para una distancia que puede llegar a 100 metros utilizando fibra OM3 o 150 metros con fibra OM4, los módulos QSFP+ funcionan con sistemas de fibra multimodo que emplean una longitud de onda nominal de 850 nm. El interface eléctrico de los módulos emplea un conector de tipo borde con 38 contactos, mientras que el interface óptico emplea un conector MTP® (MPO) de 8 o 12 fibras.

Los módulos transceptores AFBR-79E4Z QSFP+ de Avago proporcionan una inmunidad superior al ruido electroóptico para obtener las prestaciones óptimas de fluctuación (jitter) que exigen la computación a alta velocidad, los conjuntos (clustering) de servidores, conmutación en Infiniband y Ethernet y enrutadores troncales. Además, los transceptores se pueden conectar en pleno funcionamiento para facilitar su instalación y reparación, y son compatibles con aplicaciones previas de 5 y 2,5 Gbps por canal.

Transceptor - Receptor de Corto Alcance para Fibra Óptica

Avago Technologies, suministrador de componentes analógicos de interface para aplicaciones de comunicaciones, industriales y de consumo, ha anunciado hoy el transmisor/receptor de corto alcance para Fibra Óptica (FO) HFBR-3810Z de 10 MBd, dirigido a aplicaciones de aislamiento de inversores de frecuencia y convertidores de potencia en instalaciones de energías renovables. En los parques eólicos y solares, la tecnología de fibra óptica se considera generalmente la tecnología de aislamiento preferida para la conexión entre la lógica de control de baja tensión o los microprocesadores y los inversores de potencia de alta tensión y los circuitos de conmutación.

La distancia entre patillas de la tecnología de corto alcance para FO de 24,96 mm ofrece una supresión de transitorios de tensión de 12 kV según IEC 60664-1. La tecnología de corto alcance para FO permite el aislamiento galvánico en una placa de circuito impreso donde antes hacían falta pares de transmisor/receptor por separado en dos placas conectadas por medio de fibra óptica de material plástico para el aislamiento. El HFBR-3810Z permite realizar diseños mucho más compactos.

Aislamiento Compacto para Fibra Óptica dirigido a Aplicaciones en Energías Renovables y Medicina

Los dispositivos de corto alcance para FO presentan unas especificaciones mucho mayores para los márgenes (creepage/clearance) que los dispositivos optoacopladores existentes y ofrecen un aislamiento galvánico superior que la tecnología basada en transformador.

La tecnología de fibra presenta unos excelentes niveles de resistencia frente a EMI y de características EMC. El transceptor/receptor de corto alcance HFBR-3810Z trabaja con fiabilidad en los entornos de alto ruido habituales en la conmutación de alta tensión y el equipamiento y los sistemas para el control de motores. El enlace de datos acoplado en CC no necesita codificación de los datos o circuitería de digitalización. El receptor de FO tiene una salida CMOS/TTL para facilitar el diseño del interface.

Principales características del componente:

• Tecnología de fibra óptica de 650 nm de validez demostrada.
• Supresión de transitorios de tensión de hasta 12 kV según IEC 60664-1, distancia entre patillas de 24,96 mm.
• Alta velocidad: CC a 10MBaud.
• Receptor acoplado en CC con salida CMOS/TTL para diseños sencillos. No necesita codificación de datos o circuitería de digitalización.
• Montaje compacto: huella de 13 mm x 33,56 mm. Huella en la placa de 4,36 cm2 y aislamiento único de la placa.
• Excelentes niveles de inmunidad frente a EMI y características de EMC.
• Disponible versión con apantallamiento metálico.
• Amplio rango de temperaturas: -40 a +85° C.
• Conforme a RoHS.

Además del HFBR-3810Z, Avago Technologies ofrece una amplia gama de transmisores, receptores y transceptores para fibra óptica, así como controladores de puertas para IGBT/MOSFET de Potencia, y productos de aislamiento basados en optoacopladores para aplicaciones en turbinas eólicas, parques eólicos y generación de energía solar.
