Conectorización y balance óptico en una red FTTH (3ª parte y fin)

Disminuir tamaño de fuente Aumentar tamaño de fuente Texto Imprimir esta página

Viene de Conectorización y balance óptico en una red FTTH (2ª parte)

Los Operadores Europeos se mueven hacia la conectorización

Consideraciones operacionales, comerciales y de balance óptico han hecho que los grandes operadores europeos estén adoptando de manera masiva tecnologías de impulsar la conectorización en sus estrategias de despliegues FTTH.
Un operador de primer orden en Europa por ejemplo, empezó desplegando una topología basada en fusión porque conocía bien la tecnología, y no le estaba permitido instalar armarios en las calles (teniendo que emplear soluciones bajo suelo). Inicialmente también tenía miedo de la influencia de muchos conectores en el balance óptico total de su red.

Conforme el despliegue de su red ha ido progresando, la falta de flexibilidad se ha hecho más y más evidente. Cuando era necesario operar sobre las entradas ó salidas de los divisores ópticos, no se podían realizar test de comprobación sin cortar las fibras activas y cortar servicio a clientes. Más importantes todavía eran los problemas en el proceso de altas, que lo convertía en muy lento y muy caro. Durante el despliegue además ha surgido la imposición del regulador de tener soluciones abiertas que permitan compartir las acometidas hacia el abonado y evitar verticales múltiples.

Diseñando para facilitar el crecimiento y la flexibilidad

En contraste, otro operador Telco europeo ha desplegado masivamente una red P2P basada en GPON con un nivel de división de 1:64. Esta red utiliza de manera predominante conectorización. En el Nodo Remoto (Distribuidor en calle) se utiliza una conexión completa entre el cable proveniente de la central y los cables de distribución que van hacia los abonados finales, permitiendo dar altas de manera inmediata y también pasar clientes de servicio P2P a PON en cuestión de minutos. El operador utiliza en total por cada usuario y hasta este distribuidor intermedio 5 conexiones con conector y un empalme de fusión.

El operador utiliza dentro de los edificios cajas terminales que están acabadas en conector y de las que dependiendo de que se utilice una topología de interconexión directa con el cable de cliente o de cross-conexion con una caja neutra, se utilizan 1 o 2 pares de conectores más. En el total de la red, hasta la ONT puede haber un total de 10 parejas de conectores y 4 fusiones. Esto supone hasta 3.4 dB (máximo de 5.4 dB en el peor de los casos). Asumiendo que los divisores ópticos (1 o 2 en cascada para completar un ratio 1:32) pierden 18 dB, el total de pérdidas en el peor de los casos sería de 23.4 dB, que permite tener un margen de protección de unos 2 dB hasta los 26 que se utilizan como parámetro límite de diseño.

Mediante la introducción de conectores y maximizando la utilización de todo el balance óptico se consiguió un nivel muy alto de flexibilidad en la red. Esto supone básicamente que se puede con un mínimo gasto en OpEx garantizar el crecimiento de la red, significando este crecimiento que ó se puede dar más ancho de banda a los clientes finales, ó se pueden cubrir más clientes, o estos pueden estar a más distancia. Las arquitecturas que hacen un uso amplio e inteligente de la conectorización en toda la red, desde la central hasta el cliente, posibilitan que se pueda monitorizar y mantener la misma, y que se puedan realizar cambios y ampliaciones de manera flexible y no traumática:

  • Las labores de operación se reducen.
  • Los operadores pueden alinear su inversión con la demanda de servicio y el grado de penetración que tienen.
  • Las tareas de mantenimiento preventivo y correctivo, integración de nuevos equipos activos, etc. pueden realizarse en cuestión de minutos con una solución conectorizada, reduciendo significativamente tiempos y costes.

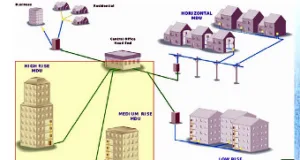

  • En ubicaciones de edificios multifamiliares, las soluciones preconectorizadas reducen significativamente la cantidad de equipamiento, el número de empalmes, la cantidad de técnicos necesarios para trabajar y agilizan el proceso de altas notablemente.
