¡Hola a todos! En artículos anteriores le comenté sobre dispositivos llamados EDFA (Erbium Doped Fiber Amplier), aquí ahora les voy a presentar el Transmisor Óptico y sobre su esquema de conexión.

En la primera parte, tenemos que interconectar el Puerto de salida del Transmisor Óptico con las señales de CATV hacia la Entrada Común del Puerto en el EDFA, como se observa en la siguiente fotografía en la parte superior el Transmisor:

La función específica del Trasmisor Óptico es convertir el CATV que se maneja originalmente por una señal electromagnética (RF) en otra señal de luz para ser transmitida en la longitud de Onda 1550 nm que poder ser reconocida por el EDFA. Este modelo tiene una Potencia de Salida de 7 dBm, (con dos Salidas y tipo de Puerto SC/APC) y poseen una Modulación interna.

¡Hola a todos! En este artículo continuo con estos dispositivos llamados EDFA (Erbium Doped Fiber Amplier), aquí les comento sobre el esquema de conexión de los equipamientos.

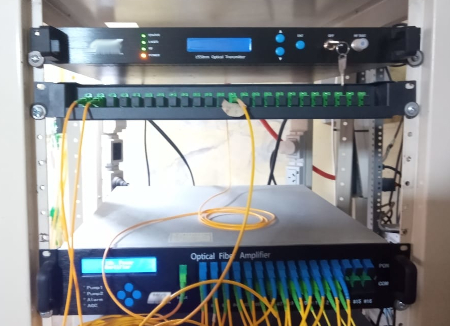

En la primera parte, tenemos que interconectar el Puerto de salida del Transmisor Óptico para señales de CATV hacia la Entrada Común del Puerto del EDFA, como se observa en la siguiente fotografía en la parte superior el Transmisor y el parte inferior el EDFA:

La función específica del Trasmisor Óptico es convertir el CATV que se maneja originalmente por una señal electromagética (RF) en otra señal de luz para ser transmitida en la longitud de Onda 1550 nm que poder ser reconocienda por el EDFA.
