Fusionadora de alineación por núcleo

393
0

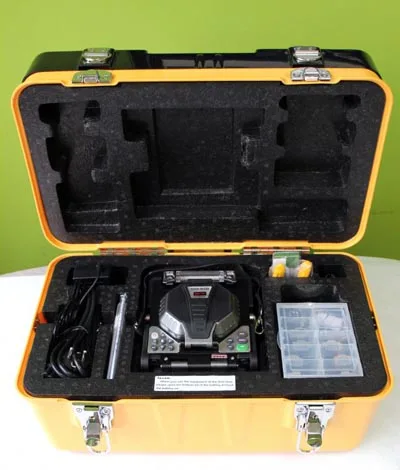

Presentamos la nueva fusionadora de alineación por núcleo de fibra óptica F610H fabricada por la firma Kyo Electric y que se suministra en un kit completo con maletín, peladora y cortadora de precisión.

Es una fusionadora de alineación por núcleo de fibra óptica de alto rendimiento para trabajos en las nuevas redes FTTH, tanto de planta externa como de I+M, con un tiempo de fusión entre 8 y 10 segundos máximo.

Fusionadora de alineación por núcleoRemite trabajar con fibras monomodo (ITU-T G.652), multimodo (ITU-T G.651), DS (ITU-T G.653), (ITU-T G.657) y NZDS (ITU-T G.655), realizando una longitud en el corte de la fibra de 10 a 16 mm (para diámetro inferior a 250 µm) o de 16 mm (para diámetros entre 250 y 1000 µm), trabajando con diámetros de revestimiento entre 80 y 150 µm y diámetros de recubrimiento de 100 a 1000 µm.

Fusiona mediante el método de alineación del núcleo de la fibra y alineación del cledding, logrando unas pérdidas de retorno inferiores a 60 dB, con una media de pérdida real por fusión de 0,02dB (SM), 0,01dB (MM), 0,04dB (DS), 0,04dB (NZDS).

Tiene funcionamiento automático, semi automático o manual y permite la visualización de la fibra y la amplificación vertical 310X y horizontal 155X.

El tiempo de calentamiento del tubo es programable de diez a sesentas segundos y la vida del electrodo es de 5000 usos, siendo reemplazable por el propio usuario. En el kit se incluye un juego de repuesto para cada fusionadora de alineación por núcleo.

El número de fusiones y calentamientos con batería es típicamente de 250 ciclos (fusión / calentamiento tubo) con una batería interna de Litio de 11.8 V. Los resultados se pueden visualizar cómodamente en su pantalla a color LCD de 5,1” 640×480 píxel.

Accesorios incluidos con la fusionadora

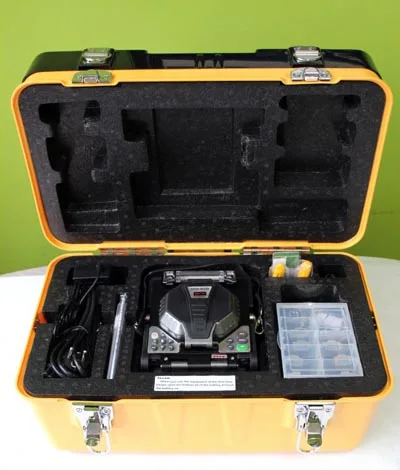

En el kit se incluyen una cortadora de precisión, peladora, alimentador AC, electrodos de recambio, holders, botella de algodón de limpieza, pinzas, maleta de transporte para todo el set y bandeja de trabajo integrada para trabajos en escalera.
