Inicio 800G Aplicaciones monomodo y multimodo para 800G

Aplicaciones monomodo y multimodo para 800G

9218
0

800G OSFP- Especificaciones

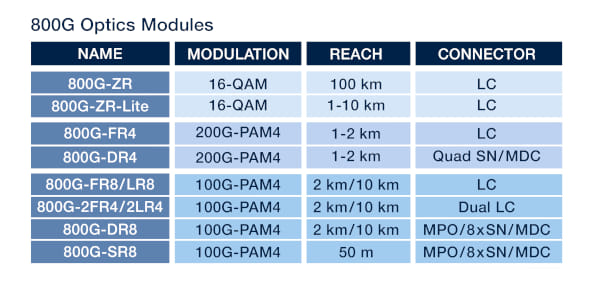

Fuente: ARISTA OSFP Andy Bechtolsheim @OFC 2021, Tuesday DSC2 Session
Fuente: ARISTA OSFP Andy Bechtolsheim @OFC 2021, Tuesday DSC2 Session

Aplicaciones monomodo 800G OSFP basadas en la tecnología 400G

La norma 800GBASE-R define la capa base para las redes de 800G. La base de la especificación 800GBASE-R la proporcionan los carriles existentes de 106,25G, que se definieron en las aplicaciones Ethernet de 400G. Para lograr mayores anchos de banda, el número de carriles totales en las subcapas de codificación física (PCS) se duplicará de 4 a 8.

800G-DR4: En esta solución, la transferencia de datos de 800 GBit/s se realiza a través de cuatro canales de transmisión paralelos de 200 Gbit en dúplex con codificación PAM4 (4x200G=800G). El alcance estimado sería de 1 a 2 km.

Opciones de posibles conectores: 4 x monomodo MDC Dúplex o 4 x monomodo SN Dúplex.

Conectores 4 x monomodo MDC Dúplex o 4 x monomodo SN Dúplex.
Conectores 4 x monomodo MDC Dúplex o 4 x monomodo SN Dúplex.

800G-FR4: En esta solución, la transferencia de datos de 800 GBit/s se realiza a través de cuatro canales de transmisión full-dúplex de 200 Gbit paralelos con codificación PAM4 (4x200G=800G). El alcance estimado sería de 1 a 2 km.

800G-DR8: En esta solución, la transferencia de datos de 800 GBit/s se realiza a través de ocho canales de transmisión paralelos de 100 Gbit en dúplex con codificación PAM4 (8x100G=800G). Alcance de las diferentes versiones: De 1 a 2 km y de 1 a 10 km.

Opciones de posibles conectores: monomodo MPO/MTP 16 o monomodo MPO/MTP dual 4+4 OCTO, 4 x monomodo MDC dúplex o 4 x monomodo SN dúplex.

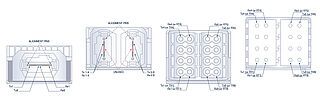

Conectores monomodo MPO/MTP 16 o monomodo MPO/MTP
Conectores monomodo MPO/MTP 16 o monomodo MPO/MTP

Además, la especificación 800G-PSM8 de Google también está siendo impulsada con fuerza: en esta solución, la transferencia de datos de 800 GBit/s se realiza a través de ocho canales de transmisión de 100 Gbit paralelos y dúplex con codificación PAM4 (8x100G=800G) y tiene un alcance de hasta 100 m.

Conector: MPO/MTP 16 monomodo
Conector MPO/MTP 16 monomodo
  • Conector: MPO/MTP 16 monomodo

(Fuente: Google @ OFC 2021, lunes SpE8, «OSA Booth, Tech Talk: Optics to Scale the Datacenter Network»)
