¡Hola a todos! Les recomiendo antes la lectura del siguiente artículo: Modelo de OTDR (Parte IX).

En este artículo, les comentaré mucho más características de este modelo de equipo, que es un OTDR que está realizando la Medición de Prueba de una Fibra óptica Monomodo (SM) de dos pequeños Carretes de Cable de una distancia estimada de 1 km cada uno.

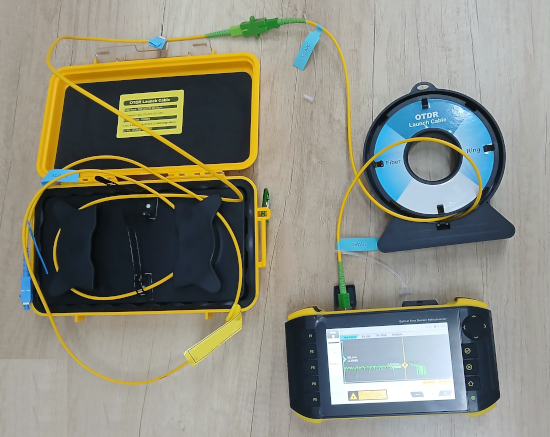

Detallen en la siguiente foto la conexión realizada con los componentes:

Entonces del Puerto del equipo, se colocó un tramo una Bobina de Lanzamiento Monomodo de 1 Km (Circular Negra con Cable Zipcord de color Amarillo y Conectores SC/APC de color Verde), conectada en serie con otra Bobina de Lanzamiento Monomodo de 1 Km (Rectangular Amarilla con Cable Zipcord de color Amarillo, con un Conector SC/APC de color Verde y otro SC/UPC de color Azul).

¡Hola a todos! Les recomiendo antes la lectura del siguiente artículo: Bobina de Lanzamiento Profesional (Parte I).

En este artículo, les comentaré sobre las características de diferentes modelos de Bobina de Lanzamiento (Launch Cable) para el equipo de OTDR. Antes, les recuerdo que el uso de las mismas son para corregir el problema de la Zona Muerta, obtener mayor precisión en las mediciones, Valores de Referencias, etc. Está se debe colocar en serie entre el OTDR y el Cable Bajo Prueba (debe ser del mismo tipo de Fibra óptica).

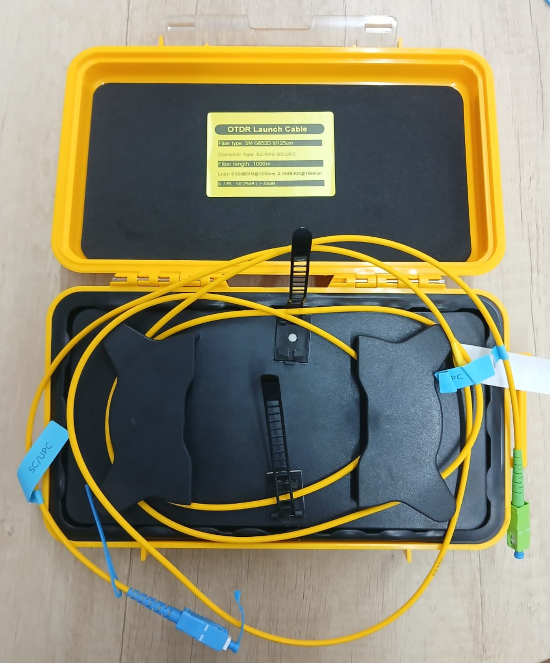

Tenemos en este primer caso, la Bobina de Lanzamiento para Planta Externa (Outdoor), pueden apreciar seguidamente en la siguiente fotografía:

Está fábricante diseño esta Bobina de Lanzamiento de tipo de Fibra Óptica SM 9/125, G.652.D, con una Longitud de 1.000 m, la Atenuación 0.19 dB/Km en 1550 nm y 0.23 dB/km a en 1310 nm. Las Pérdidas del Conectores SC/APC (Verde) & SC/UPC (Azul) < 0.25 dB. Pérdidas de Retorno SC/APC & SC/UPC < 55 dB en Longitud de onda 1310nm y 1550nm (Esto debe cumplirse en la medición en ambas direcciones).
