¡Hola a todos! Les recomiendo antes la lectura del siguiente artículo: Modelo de OTDR Básico (Parte I).

En este artículo, voy a realizar varias Pruebas de mediciones con el OTDR Básico y tenemos una Fibra óptica Monomodo (SM 9/125) de 1 pequeños Carretes de Cable de una distancia estimada de 1 km en total.

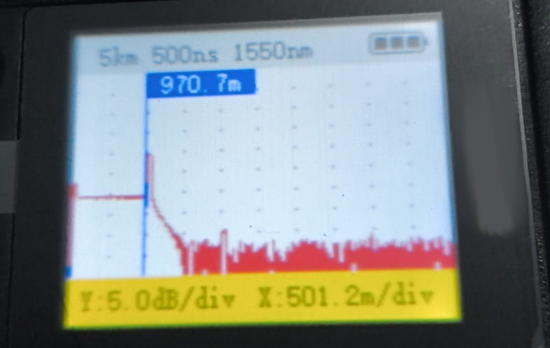

Los parámetros esenciales de configuración son una Longitud de onda de 1550 nm, Ancho de Pulso de 500 ns, Rango de Distancia de 5 km, Distancia por División de 2 m/div, entre otros. Detallen en la siguiente foto de la gráfica:

En está medición se muestra en la Gráfica de color Rojo, el primer evento es la Zona Muerta, una Línea recta que es la Fibra Óptica y después aparece el Evento Final (Conector), con una distancia A-B del enlace es casi 970 m. Luego, tenemos el Ruido (aquí es recomendable disminuir el valor del Rango de Distancia).

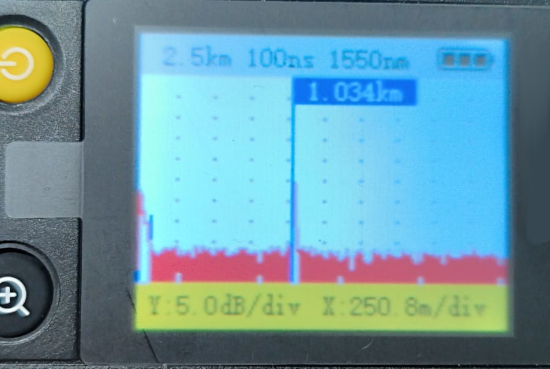

En esta segunda parte, variamos algunos parámetros como el Rango de Distancia a 2.5 km y la Distancia por División de 8 m/div, con la misma Fibra óptica Monomodo (SM 9/125) de 1 pequeños Carretes de Cable de una distancia estimada de 1 km en total. Detallen que esta fotografía que se presenta seguidamente:

Por último, se muestra una mejor Gráfica (color Rojo), el primer evento es la Zona Muerta, una Línea recta en el medio que el Hilo y después aparece el Evento Final (Conector), pero la distancia A-B del enlace es 1.034 m (más exacta al valor real).

Por otra parte, les recomiendo la lectura de: Modelo de OTDR (Parte I).
