En este nuevo artículo, les comentaré las características de este modelo más avanzado de equipo de última generación, que es un OTDR Multifuncional para Fibra óptica Monomodo (SM), es robusto, más recomendable para Laboratorios y también tienes otros elementos integrados, como: OPM, OLS y VFL.

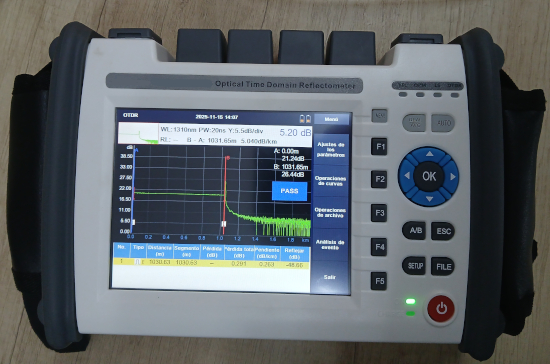

Detallen que están en la foto que se presenta seguidamente:

Las características de este OTDR, es para tipo de fibra SM 9/125 con una Zona Muerta < 0.8 m y Zona de Atenuación de 4 m. Como Rango Dinámico son 28 dB (1310nm) y 28 dB (1550nm), Ancho de Pulso de 3 ns a 20 us, Rango de Distancia de 500 m a 240 km, Resolución mínima en 5 cm, tipos de mediciones son Auto/Promedio/Tiempo Real. Por último, un IOR de 1,2 a 1,59.

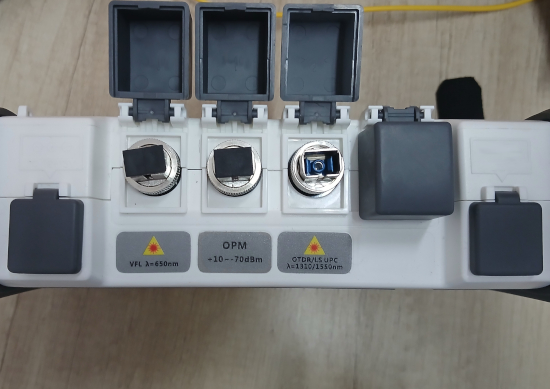

Además, en la parte superior tiene tres Puertos de salida con Conectores SC/UPC (Azul), pueden notar de Izquierda a derecha primero el Puerto VFL (Longitud de Onda es 650 nm, es decir que es de color Rojo y la Potencia de 10 mW), luego el Medidor de Potencia Óptica (Longitud de Onda de 850 a 1650 nm y un Rango de -60 a + 5 dBm), por último el Puerto para las mediciones del OTDR (también se puede usar como Fuente de Luz). Detallen que esta foto que se presenta seguidamente:

Por último, contiene dos Longitudes de onda de 1310 / 1550 nm para Enlaces Monomodo, lo que permite realizar 2 Mediciones en el mismo hilo para obtener valores similares para comprar ambas, por ejemplo la forma de las Gráficas, Valores del Coeficiente de atenuación (dB/Km) y Pérdidas Totales (dB) para ver que diferencias pueden existir.
