¡Hola a todos! Les recomiendo antes la lectura del siguiente artículo: Bobina de Lanzamiento Profesional (Parte I).
En este artículo, les comentaré sobre las características de diferentes modelos de Bobina de Lanzamiento (Launch Cable) para el equipo de OTDR. Antes, les recuerdo que el uso de las mismas son para corregir el problema de la Zona Muerta, obtener mayor precisión en las mediciones, Valores de Referencias, etc. Está se debe colocar en serie entre el OTDR y el Cable Bajo Prueba (debe ser del mismo tipo de Fibra óptica).
Tenemos en este primer caso, la Bobina de Lanzamiento para Planta Externa (Outdoor), pueden apreciar seguidamente en la siguiente fotografía:
Está fábricante diseño esta Bobina de Lanzamiento de tipo de Fibra Óptica SM 9/125, G.652.D, con una Longitud de 1.000 m, la Atenuación 0.19 dB/Km en 1550 nm y 0.23 dB/km a en 1310 nm. Las Pérdidas del Conectores SC/APC (Verde) & SC/UPC (Azul) < 0.25 dB. Pérdidas de Retorno SC/APC & SC/UPC < 55 dB en Longitud de onda 1310nm y 1550nm (Esto debe cumplirse en la medición en ambas direcciones).

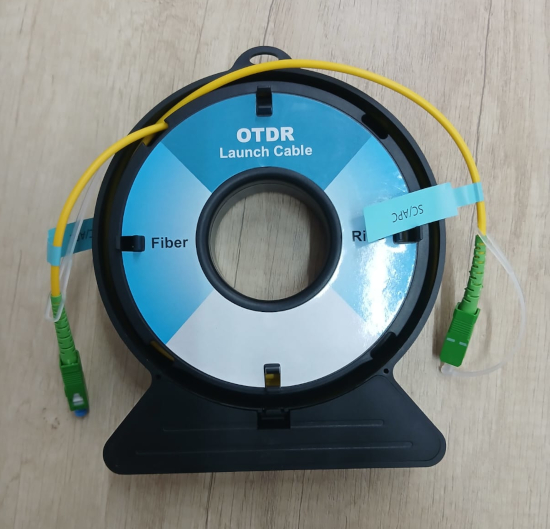

Tenemos en este segundo caso, la Bobina de Lanzamiento para Planta Interna (Indoor). con un tipo de Fibra óptica SM 9/125 nm, tipo de Cable Zipcord de 3 mm (Amarillo). Tiene solo 2 metros para su manipulación en los extremos. La Atenuación es 0.35 dB/km típica y 0.5 dB/km máxima. Ambos Conectores son SC/APC (Verde). Reflexión de -60 dB. La Longitud es de 1.000 m. En este segunda foto, pueden apreciar la misma:
Por último, la Bobina de Planta Extrena se usan el campo de trabajo porque estan hechas de una Caja muy Resistente que la protege de caídas, polvo y lluvia. Pero, por lo contrario la Bobina de Planta Interna se usan en el Cuarto de Equipos y oficina para Pruebas (no se recomienda en Intemperie).
Por otra parte, les recomiendo la lectura de: Uso de una Bobina de Lanzamiento.
