Como hacer Empalmes Mecánicos.

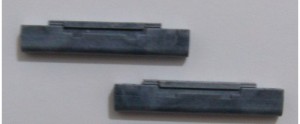

Saludos a todos de nuevo!. Un alternativa muy práctica para la reparación rápida de una cable de fibra óptica es un  Empalme Mecánico (Splicer Mechanical).empalme2

Además de resultar una alternativa más económica en comparación a los empalmes por fusión.

Consideraciones de seguridad antes de hacer un empalme:

  •  Use en todo momento lentes de Seguridad.
  •  Guantes de protección.
  • Tener un recipiente para colocar las virutas de las fibra.

DCIM100MEDIA

Pasos para realizar un Empalme Mecánico:







  • Desnudar la chaqueta externa 2,5 cm aprox.
  • Cortar el kevlar sobrante.
  • Desnudar la chaqueta interna 2 cm aprox.
  • Retirar el silicone.
  • Cortar la fibra desnuda 12,5 mm aprox. con el Fiber Cleaver.
  • Repetir lo anterior para el otro extremos del cable.
  • Limpiar las fibras desnudas con alcohol absoluto.
  • Introducir el cable completamente en el empalme .
  • Asegurar con el Kit ó herramienta para fijar el mismo..

Normalmente estos empalmes se diseñan para diferentes tipos de diámetros de la chaqueta como 250 ó 900 micrones. Además las perdidas de Inserción pueden llegar a ser menores a 0.1 dB y las de Reflexión mayores a 60 dB.

¡Si alguno de nuestros lectores tiene sugerencias, consultas sobre este tema,  añadirlo en un comentario y les responderé!



Share

1 comentario en “Como hacer Empalmes Mecánicos.

  1. Si ¿Pero como realiza el empalme, Calor, Adhesivo? No hace referencia a nada.

    ¿Podriamos decir que para troncales es mejor usar Fusionadora, para ultimas millas Kit de empalmes, y este Sistema de Empalme Mecanico como lo mas basico a falta de los medios anteriores de forma puntual?

    No sabria ahora mismo cuando decantarme por un sistema o todos sirven para lo mismo a excepcion de la calidad del acabado.
