Conversor de FO/CATV

¡Hola a todos y gracias por sus comentarios! En artículos anteriores he comentado sobre el Uso de Transceiver y Mini-Gibic.

Es es un dispositivo electrónico que se encarga de realizar la conversión de la señal óptica a una Señal Eléctrica para Sistema de Vídeo de TV. Similares de los Media converter (Transceiver), pero de Cable de Fibra Óptica a Cable Coaxial.

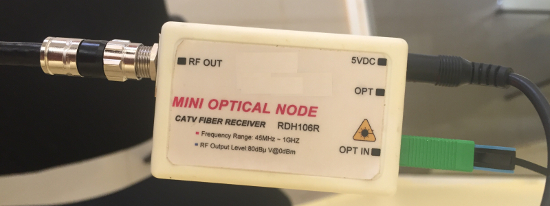

Del lado superior derecho es la entrada del Sistema, a través de un Cable de FO (con la señal del Proveedor de Servicio), con un conector SC/ APC (Color Verde). Luego debajo pueden ver el cable Negro de alimentación eléctrica (como sabemos los dipositivos activos, necesitan de conexión de energía eléctrica para su funcionamiento). Por el lado Izquierdo pueden apreciar, la Salida de RF (con una cable coaxial y su conector metálico), que va al dispositivo como por ejemplo un Televisor. Pueden detallen la siguiente fotografía:

Entre las características que presenta este equipo, son:

  • Conversor: Fibra óptica/Coaxial.
  • Uso: FTTH y CATV.
  • Longitud de Onda: 1200-1600 nm.
  • Tipo de Conector Óptico: SC /APC.
  • Rango de Recepción: -8 a +2 dBm (Indicar en Rojo cuando la Potencia es Baja).
  • Salida de Frecuencia en RF: 47 a 1000 MHz.
  • Nivel de salida de Potencia en RF: 0 dBm
  • Dimensiones: 70x45x17 mm.
  • Temperatura de Operación:-20 a +50 Grados Centígrados.
  • Peso: 0.1 Kg.
  • Alimentación Eléctrica: 5 Vdc.

Les recomiendo la lectura de un ejemplo real de interconexión: Estimación de Presupuesto de Potencia.
