Medición con un Fiber Ranger

¡Hola a todos! En este artículo, les comentaré alguno nuevos temas referente a una medición con un Fiber Ranger. Si no conoces sobre este equipo, debes leer antes: Como hacer una medición de Longitud.

Este equipo funciona similar a un OTDR, pero es mucho más económico y simple de usar. Se conector a un solo extremo de la fibra óptica y te dice la distancia (en número) en Km, es decir donde esta rota la fibra (Sin ninguna Gráfica).

Características:

  • Monomodo.
  • Distancia máxima a medir: 60km.
  • Longitud de Onda: 1550nm.
  • Precisión: +\- 4m.
  • Incluye integrado un VFL: 1 mW.
  • Batería: 3xAA

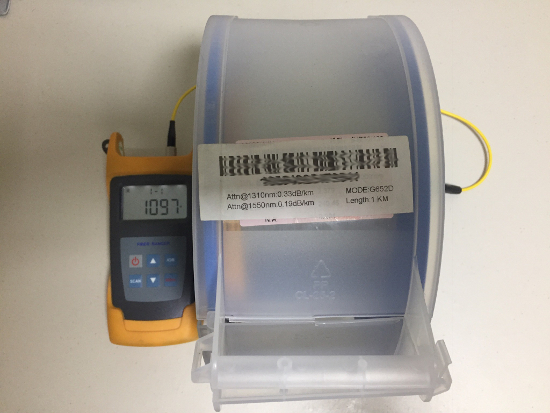

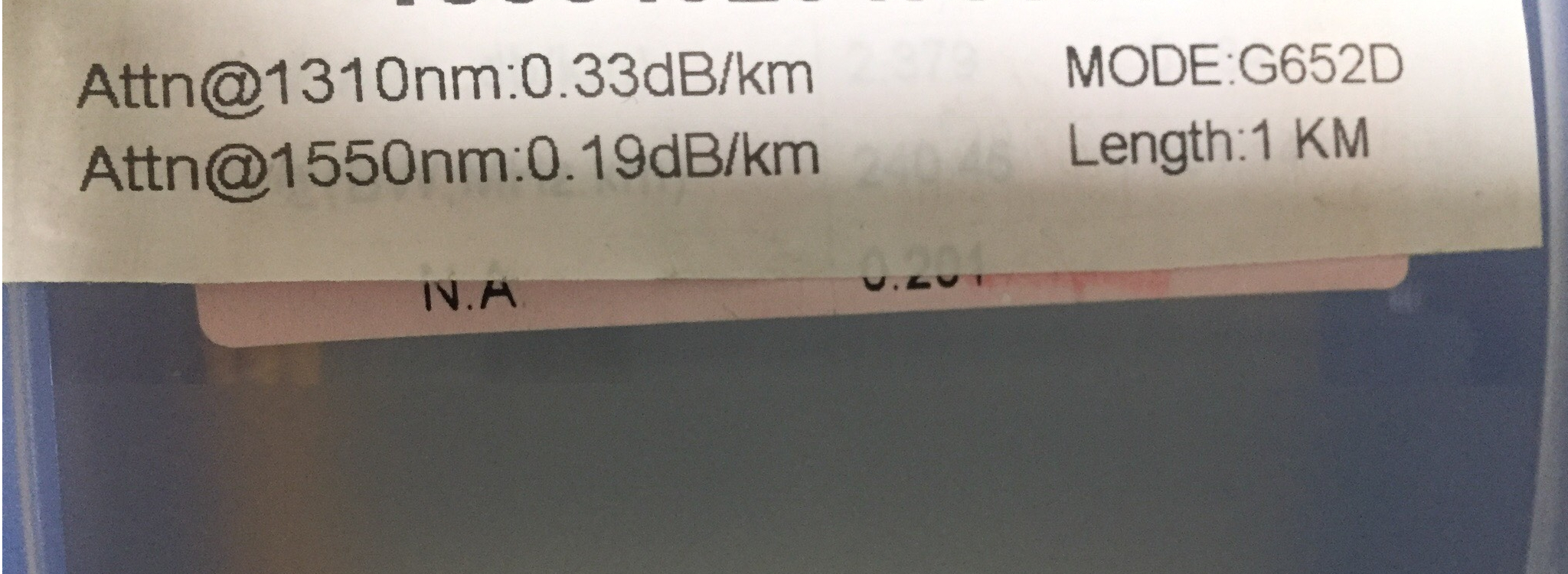

Ejemplo real: Procedemos a medir el largo de una bobina de cable SM 9/125 de longitud de 1 km + 5%; con conector FC, Longitud de Onda 1550nm, IOR: 1.4720. Zona Muerta: 15 m. Resultados Obtenidos: 1097 m. Cable de Interconexión: 30 metros. Error real estimado: 17 m .

Además, se recomienda la lectura de: Comparación entre OTDR & Fiber Ranger
