En este artículo, les comentaré las características de este otro Nuevo modelo de equipo, que es un OTDR Mini, super compacto (11 cm x 7 cm x 3 cm y Peso de 200 g) lo que resulta ideal para mediciones rápidas en campo de Fibra óptica Monomodo (SM)y también tienes otros elementos integrados, como: OPM y VFL.

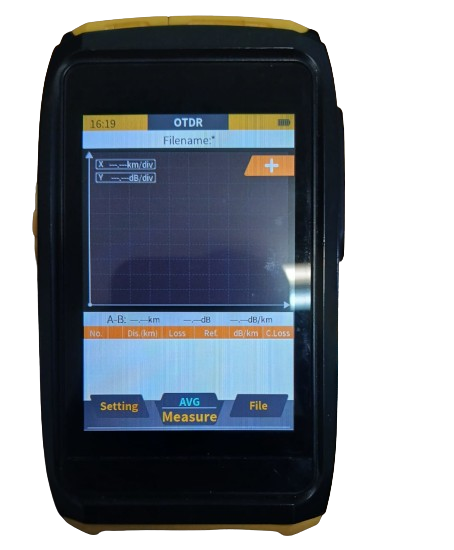

Entonces, podemos realizar las configuraciones avanzadas de todos los parámetros específicos para una Buena Medición. Detallen que están en la foto que se presenta seguidamente:

La configuración del OTDR, que tenemos es de tipo de fibra SM 9/125. Con una Longitud de onda de 1550 nm (+/-20 nm) y una Zona Muerta < 3 m y Zona de Atenuación de 12 m. Como Rango Dinámico son 20 dB, Tiempo de Medición de 5 a 180 segundos, Ancho de Pulso de 5 a 20 ns, Rango de Distancia de 100 m a 80 km, Tipos de Mediciones son Auto/Promedio/Tiempo Real. Por último, un IOR de 1,46.

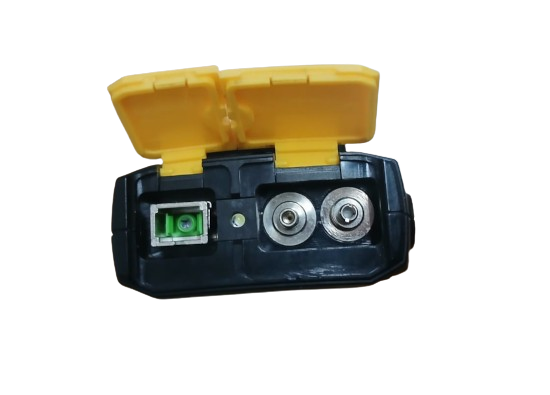

Además, en la parte superior derecha tiene dos Puertos de salida con Conectores Universales de 2.5 mm, que se usan como Medidor de Potencia Óptica (OPM) con un Rango de -50 dBm a +26 dBm en las Ventanas de 850/1300/1310/1490/1550/1625 nm, mientras que el otro Puerto del lado a de un VFL de 10 mW. Detallen que esta foto que se presenta seguidamente:

Por último, el Puerto del lado superior izquierdo un Conector SC/APC de color Verde, este es para las mediciones del OTDR (este modelo esta destinado a las mediciones de FTTH).
