Nota sobre Fabricantes de Cables

Hola! Al parecer todos conocen sobre e tipo de cable ADSS y yo he comentado en varias ocasiones sobre la Aplicación específica del mismo.

En este caso, otras características de estos cables que a veces no se comentan sobre el mismo. Una es que la mayoría de los fabricantes y Marcas de los cables de fibra óptica que conocemos habitualmente, No son lo que fabrican el hilo de vidrio de la fibra óptica (ya esto requiere de laboratorios de alta tecnología y el cumplimiento de diferentes estándares internacionales de acuerdo a las normas de cada región). Solo hay pocos fabricante de hilos, y estos le distribuyen el hilo para que están Marcas para que armen su cable con las diferentes tipos de chaqueta de acuerdo a sus modelos, por ejemplo:

  • Patchcord y Pigtail.
  • Planta Interna.
  • Planta Externa.
  • Armado.

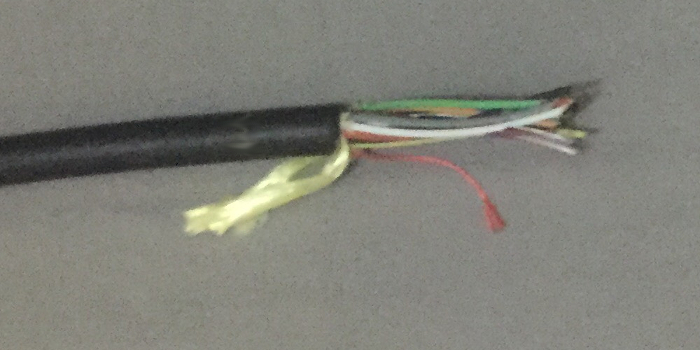

  • Y por supuesto los Cable ADSS. Cómo se muestra en la siguiente fotografía:

Este por ejemplo, contiene las siguientes características:

Es tipo Loose Tube, son hechos de Plástico de lata resistencia (PE). Internamente contiene un Gel que lo protege del contacto con el Agua. Su uso es para instalaciones Aérea, es decir, para ser colocadas usualmente entre Postes en alturas de Planta Externa.

  • Todo Dieléctrico: Puede ser instalado cerca de Líneas de Alta Tensión.
  • Diámetro Externo: 16mm.
  • Peso ligero: para disminuir la Carga de la Nieve o el Viento.
  • Posee buenas condiciones para Tensión y Temperatura extrema.
  • Tiempo de Vida es de 25 años aproximadamente.
  • Miembro central es de Plástico Reforzado.
  • Uso: FTTx.
  • Tipo de Fibra óptica: Monomodo (G.652.D)
  • Infraestructura de Soporte y Operación: Torres AT 60 KV.
  • Vano Máximo Estimado: 100 Metros.
  • Cantidad de Fibras por Cable: 144.
  • Estructura de Tipo Holgada: Loose Tube.
  • Sub-Ductos: 12 Hilos.
  • Cordón de Rasgado: Bajo la cubierta interna y bajo la cubierta externa.
  • Elemento de Protección del Cable.
  • Cubierta Externa: Politileno de color Negro con protección contra intemperie y resistente a la luz solar.
  • Cubierta Interna: Politileno PE.
  • Atenuación Máxima a 1310 nm: 0,35 dB/km
  • Tracción Nominal del Cable: 10000 N
  • Compresión (N/10 cm): 1000
  • Masa Nominal del Cable: 130 Kg/km
  • Condiciones mínimas de Operación (m/s)de Viento: 25
  • Temperatura de Operación: -40 a +70 ºC.

Pueden detallar mejor Chaqueta, en la siguiente foto:

Les recomiendo por otra parte la lectura de: Cable Aéreo (ADSS).
