Enlace de Comunicación (Mini-Gibic)

¡Hola a todos! En este artículo vamos a hacer la conexión de un sistema de Red de comunicación por fibra óptica entre los dos Switch, como se muestra en la siguiente fotografía:

Enlace de Comunicación de Fibra óptica

Los datos del Enlace Bajo Pruebas:

  • Cable de Fibra Óptica: MM 50/125. Indoor. Duplex.
  • Distancia: 15 Metros.
  • Conectores: LC.

Mini-Gibic:

  • Tipo: 1000Base-SX
  • Puerto: SFP
  • Tipo de Fibra: MM 50/125 o 50/125.
  • Longitud de Onda: 850 nm.
  • Potencia de Salida: Min -9.5 dBm;  Max: -3 dBm.
  • Sensibilidad de Receptor: -17 dBm.
  • Red: 1000 Mbps.
  • Distancia: 550 m.

Switch:

  • Tipo: Ethernet.
  • 100Base-T: 48 Puertos Rj-45 (UTP).
  • 2 Puertos Gigabit- Ethernet (UTP)
  • 2 SFP: Mini-Gibic (para fibra óptica)

Diagrama:Ejemplo de Diagrama de Enlace de Fibra Óptica

Ejemplo del Diagrama de Enlace de Fibra Óptica

Procedimiento:

  • Debemos colocar los SFP o Mini-Gibic en cada uno de los puertos correspondientes de los Switch.

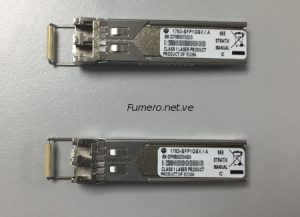

Mini-Gibic de Fibra Óptica

  • Conectar los cables Bajo Prueba y recuerde que si los dispositivos son Duplex entonces debe conectar los 2 hilos, pero debe intercambiar un lado para que puede existir comunicación entre ellos (Crossover).
  • Reiniciar ambos Switch, después de realizar la conexión.
  • Debe verificar que los LEDs indicamos de comunicación entre puertos están encendidos.
Interconexión de Switch con Fibra Óptica (Hilos Azul y Naranja invertidos)
  • Luego, conectamos una Laptop a un Swicth a través de un cable UTP en algún puerto disponible y otro otra Mini-Laptop al otro Switch correspondiente.
  • Ahora es el momento de configurar cada una de las tarjetas de Red correspondiente, con una dirección IP Pública y su Mascara de Red respectiva (Por ejemplo: 192.0.0.3 y 255.255.255.0)
  • Terminando lo definido anteriormente, realizamos un Ping al otra Laptop para confirmar su enlace (ping 192.0.0.3):
Configuración de Red de la Laptop.

En la forma contraria, tenemos entonces un Ping a la 192.0.0.4, como ven:

Configuración de Red de la Netbook.

Además, les recomiendo la lectura de: Como hacer una Medición de Potencia.
