Cable ADSS Doble Chaqueta

¡Hola a todos! Cuando hablamos de Cable ADSS, al parecer todos conocen sobre este tipo de cable, pero ciertamente es mejor aclarar algunos tópicos sobre la Aplicación específica del mismo. Además, empezando por el principio: ¿sabes que se significa las siglas ADSS?. Si no es así, te invito a leer artículos  al final sobre: “ADSS”.

Es tipo Loose Tube, son hechos de Plástico de lata resistencia (PE). Internamente contiene un Gel que lo protege del contacto con el Agua. Su uso es para instalaciones Aérea, es decir, para ser colocadas usualmente entre Postes en alturas de Planta Externa. En este caso, detallamos un Cable de Doble Chaqueta:

Contiene las siguientes características:

  • Todo Dieléctrico: Puede ser instalado cerca de Líneas de Alta Tensión.
  • Diámetro Externo: 12.5+/-5mm.
  • Peso ligero: para disminuir la Carga de la Nieve o el Viento.
  • Posee buenas condiciones para Tensión y Temperatura extrema.
  • Tiempo de Vida es de 25 años aproximadamente.
  • Miembro central es de Plástico Reforzado.

Adicionalmente, sabes que:

  • Uso: FTTx.
  • Tipo de Fibra óptica: Monomodo (G.652.D)
  • Tipo de Cable: ADSS.
  • Entorno de Instalación: Aéreo Exterior
  • Infraestructura de Soporte y Operación: Torres AT 60 KV.
  • Vano Máximo Estimado: 350 Metros.
  • Cantidad de Fibras por Cable: 24.
  • Estructura de Tipo Holgada: Loose Tube.
  • Sub-Ductos: 6.
  • Aislamiento Eléctrico: Totalmente Dieléctrico.
  • Elemento de material dieléctrico en el centro del Núcleo para prevenir los esfuerzos de contracción del Cable: Varilla de Hilo plástico Reforzado con fibra de Vidrio FRP.
  • Elemento de Tracción: Hiladura o Hilatura de Aramida o Material dieléctrico en el Núcleo del Cable.
  • Cordón de Rasgado: Bajo la cubierta interna y bajo la cubierta externa.
  • Elemento de Protección del Cable.
  • Cubierta Externa: Politileno de color Negro con protección contra intemperie y resistente a la luz solar.
  • Cubierta Interna: Politileno PE.
  • Atenuación Máxima a 1310 nm: 0,34 dB/km
  • Atenuación Máxima a 1550 nm: 0,22 dB/km
  • Máximo PMD 0,20 ps/√Km.
  • Banda de Operación: 1310 nm/1550nm
  • MDF: 9,2 – 10.4 µm
  • Cladding: 125.0 µm +/- 1 µm
  • Tracción Nominal del Cable: 10000 N
  • Compresión (N/10 cm): 1000
  • Masa Nominal del Cable: 130 Kg/km
  • Condiciones mínimas de Operación (m/s)de Viento: 25
  • Temperatura de Operación: -40 a +70 ºC.

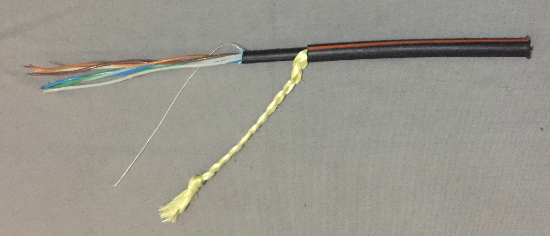

Pueden detallar mejor la doble Chaqueta, en la sigueinte foto:



Les recomiendo por otra parte la lectura de: Cable Aéreo (ADSS).

¡ Si alguno de nuestros lectores tiene sugerencias, consultas sobre este tema, añadirlo en un comentario y les responderé!
