Otro Modelo más de Fusionadora

¡Hola a todos!. Quiero comenzar recomendándoles primero la lectura de Como hacer un Empalme por Fusión.

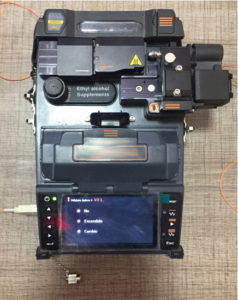

Como en artículos anteriores, les he comentado que siguen apareciendo en el mercado actual diferentes modelos de Fusionadoras, y algunas de están me han sorprendido por características muy innovadores y detalles muy útiles como por ejemplo la colocación de las herramientas y accesorios básicos para la preparación del cable en la misma maquina. En esta caso del lado superior derecho se encuentra la Cortadora o Cleaver, donde de manera directa se puede realizar el proceso de Corta del hilo de fibra (Y el recipiente donde colocar la Viruta resultante del Corte) a la distancia exacta para su posterior fusión, como pueden detallar en la siguiente fotografía:



Si detallan con mayor rigurosidad, notarán que del lado izquierdo también contiene un recipiente para colocar el Alcohol absoluto, para poder limpiar la fibra después de cortarla. Sus Características son:

  • Cantidad Hilos para Fusión: 1 Hilo.
  • Atenuación típica en SM de 0.02 dB. MM 0.01 dB; DS y NZDS: 0.04 dB.
  • Diámetros de la fibra: Cladding 80-150 um / Coating 100-1000um (Revestimiento). Cable Compatible: 250 um, 900um, 2mm y 3mm.
  • Longitud de corte para realizar la fusión: Fibra desnuda entre 5 y 16 mm.
  • Pérdidas de Retorno < 60dB.
  • Tiempo de fusión: 7 segundos.
  • Tiempo de calentamiento: 13 segundos.
  • Pantalla LCD de 4.3 “.
  • Magnificación: 260X.
  • Camara de Orientación Dual Silmultaneo(X-Y).
  • Fuente de energía: Conexión Eléctrica y Batería Recargable.
  • Tensión Mecánica: 1,96 y 2.25 N.
  • Sleeve: 40 y 60 mm.
  • Puerto USB.
  • Tiempo de Vida de los Electrodos: 3000 Fusiones.
  • Metros sobre el nivel del mar: 5000.
  • Peso: 1,5 kg. Tamaño: 132 mm x 212mm x 73mm.

Recuerde antes: Usar Lentes de Seguridad. El procedimiento es similar a otras fusionadoras, desnudar la chaqueta externa del cable de fibra óptica de una longitud considerable con su tipo, luego tomar el Pelacable desnudar la Chaqueta interna (900 um), después eliminar la Silicona  (250 um). Al tener la fibra desnuda, proceder a limpiar con Alcohol Absoluto (99%). Cortar la fibra en el Cortadora (entre 5 a 16 cm) tomar con mucho cuidado la Viruta resultante del corte. Y por último, colocar cada extremo en la máquina, seguidamente pasamos a la Alineación de cada uno de los extremos, entonces Presionamos el Botón de “ARC” (Arco), para activar la fusión y se completa este empalme.

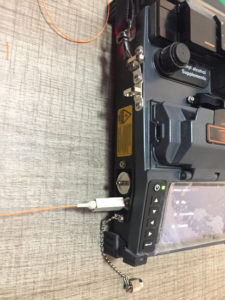

Ahora observen que la misma máquina también trae su propio Láser o VFL para la medición de continuidad de luz dentro de Empalme ya finalizado para probarlo. Lo contiene en la parte inferior izquierda:

Por otra parte, les recomiendo la lectura de Splicer Fusion en el Mercado Actual.
