Modelo de OTDR (Parte IV)

¡Hola a todos! Aquí continuo con este artículo, que les había comentado sobre algunas funciones adicionales del modelo de ODTR, ejemplo como Certificador PASA/FALLO que pueden leer en: Modelo de OTDR (Parte III). Adicionalmente, los que no tienen ningún conocimiento del tema, leer antes: Como tomar Medidas con un OTDR.

Este modelo es un OTDR para PON, como sabemos es un equipo multifunción y contiene muchas utilidades, pero como todo instrumento puede presentar problemas en las mediciones. Pueden apreciarlo en la siguiente fotografía:

Si detallan, la Gráfica presenta una forma errónea ya que nos está bien definida, esto puede deberse en principio a una mala o deficiente configuración de los parámetros iniciales suministrado por el Operador al ejecutar la medición. También, puede deberse alguna falla grave muy próxima al inicio del tramo y en último instancia quizás a una falla interna en el funcionamiento optimo del Equipo. Se muestra equivocadamente una distancia supuesta a 3.2 Km en Gráfica de OTDR, que fue realizada en ambas Ventanas de Operación en 1310nm/1550 nm (de color Rojo es a una Longitud de onda de 1550 nm y de el color Azul es a 1310 nm).

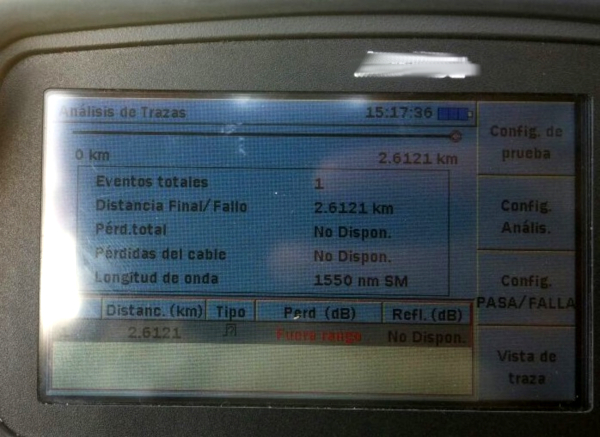

Otra caso donde también puede presentar Errores, si una Gráfica de OTDR esta mal y activamos la función de Análisis de Trazo, tenemos que:

Recuerden que el Análisis de Trazo, indica: Eventos Totales, Distancia Final, Pérdidas Total, Pérdidas del Cable, la Longitud de Onda y PASA/FALLA, pero como se detalle claramente, indica que la medición esta «Fuera de Rango», por lo cual tampoco puede calcular las Pérdidas Total y Pérdidas del Cable (indican como No Disponible). Y una con distancia no acorde a la medida real del Enlace instalado.

Por otra parte, les recomiendo la lectura de: Modelo de OTDR (Parte II)
