Reportes de Certificación

¡Saludos a todos!  En artículos anteriores he escrito sobre la función de un Certificador de fibra óptica, he mencionado los Reportes que emiten para garantizar que cumple los valores y normas una instalación.

A continuación les muestro Reportes reales y comentaremos sobre cada uno:

Reporte de Certificación de Enlace A
Ejemplo de Reporte de Certificación de Enlace A

Observando con detenimiento desde el principio, arriba muestra el Encabezado, de izquierda a derecha: Muestra el nombre Software, Luego los datos del Proyecto (Sitio, Piso, Cuarto, info de Cable, etc.) y Algo de muchísima importancia es que indica que el Enlace “PASA” o cumple con las normas (Con un Visto bueno de Color Verde).

Después tenemos una tabla de las características de la medición: Norma (TIA, ISO, etc.), Fecha y Hora cuando se realizó la medición, Tipo de Cable bajo prueba MM 50/125Ancho de Banda (500 Mhz*Km). Luego muestra el Diagrama de Conexión. Velocidad de Propagación (67%). Longitud (392 m). Retraso (1,9 us).

Ahora, se muestra una tabla de valores de acuerdo el tipo de Redes que deseamos Certificar, tenemos: 1000-Base-SX,  con una Longitud de Onda de 850 nm. Pérdidas de 1,9 dB (Menor al 3,6 dB permitido) y la longitud de 391,7 m (Menor a los 550 m permitidos).

Con 1000-Base-LX,  con una Longitud de Onda de 1300 nm. Con unas perdidas de 1,1 dB (Menor al 2,4 dB permitido) y la Longitud de 391,7 m (Menor a los 550 m permitidos).

Probando a 100-Base-F,  con 1300 nm. Las Pérdidas son 1,3 dB (Menor al 6,3 dB permitido) y la Longitud de 391,7 m (Menor a los 2000 m permitidos).

Deben proceder ahora ustedes a analizar el siguiente Reporte, a continuación:

Ejemplo de Certificación de Enlace B
Ejemplo de Certificación de Enlace B

¿Por qué el Reporte indica que “FALLO”?. Es decir, que no cumple con las mismas normas para un Enlace Similar.

Ahora, revisamos la tabla de valores y tenemos: 1000-Base-SX,  a  850 nm. Con unas perdidas de 3,1 y 3 dB de cada fibra respectivamente (Menor a 5 dB permitido) y la longuitd de 584 m. Indica que “FALLA” o no cumple con las normas (Con una Equis en  Color Rojo), porque la longitud máxima permitida es 550 m. Similar ocurre con una 1000-Base-LX,  a 1300 nm.

Sin Embargo, para una Red de 100-Base-F, indica que  “PASA”, debido a que cumple con todos los valores permitidos y  la distancia (Menor a los 2000 m).

Un Reporte de un Patchcord, a continuación:

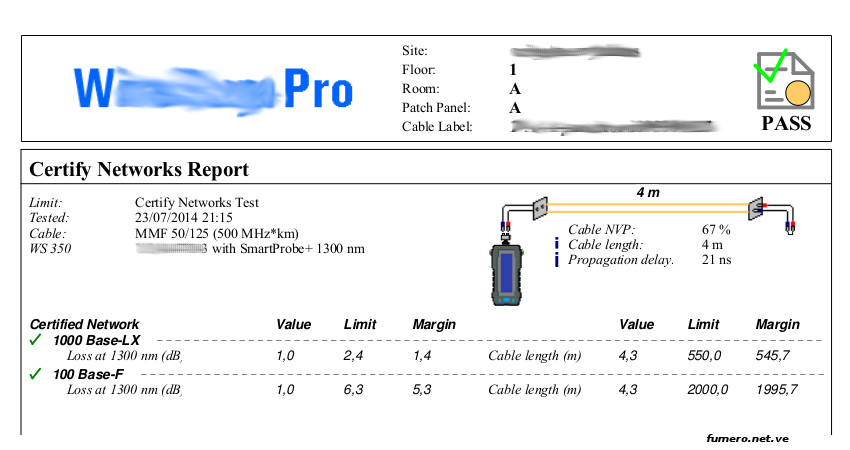

Como puede ver en el siguiente Reporte, se procedió hacer el Patchcord Duplex a medida de una Longitud de 4 m:Ejemplo de Certificación de Patchcord

Ejemplo de Certificación de Patchcord

Por último, les recomiendo la lectura también de Medición de Prueba con un OTDR.

¡Si alguno tiene alguna consultas o necesita información, añadirlo en un comentario!

Share

5 comentarios en “Reportes de Certificación

  1. Me gustaria saber si en el Foro. Alguien sabe la diferencia de costo en tiempo para tomar la desicion si hacer pruebas OTDR o OFSTP-7/14?
    Es decir, estoy particpando en una liscitacion y no se cuanto mas puede costar en horas hombre el hacer las pruebas bajo un stadndar u otro?
    El costo de los equipos es irrelevantes por que sera traspasado directo al cliente

    Gracias
